ＣＡＤ檔案匯入前，需開啟ＣＡＤ檔案。

進入內部執行pu指令，跳出視窗全部勾選，在全部清除。

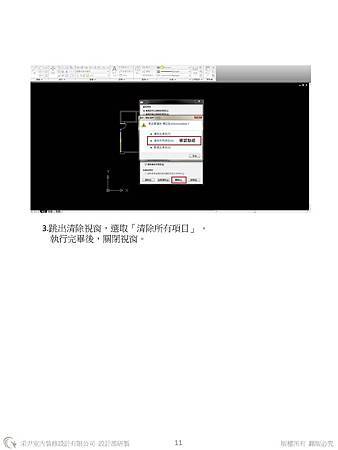

有時候還會跳出上圖顯示視窗，選擇清除所有項目。

然後就儲存並關閉ＣＡＤ執行。

接著就開啟sketchup。

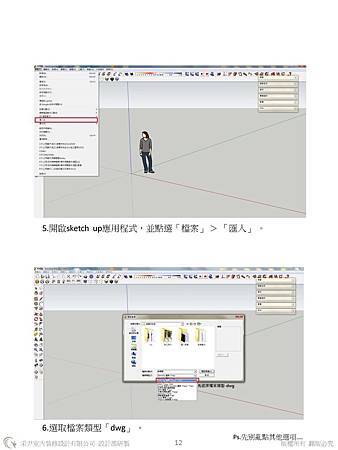

進入sketchup內部後，點選下拉式選單的檔案＞匯入

檔案類型改為dwg。

並找到剛剛儲存的ＣＡＤ檔案。

注意，選擇視窗的右邊有一個＂選項＂，內部所有勾選項目都要選，

並確定選擇。

確定匯入後，會跳出匯入結果視窗，就直接關閉。

你就會看到畫面中出現一個ＣＡＤ的圖檔，就完成了！

接下來進行初步設定，點選上方的指令標記著小寫Ｉ的藍色符號。

點選後視窗設定單位CM(厘米)。

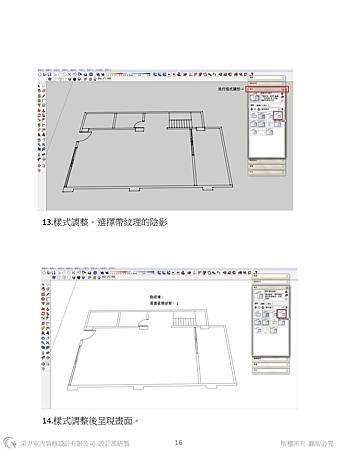

還有樣式調整，完成後會呈現上圖示。

再來是圖層設定，我的習慣是把所有圖層都去掉，只留一個layer0，

再新增其它需要的圖層。

新增圖層，在圖層的視窗內有一個＂+＂的符號圖示。

就可以自行設定你的圖層習慣了~

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

很多時候，客戶給你的不見得都是原始CAD檔案，但你必須在sketchup長出立體，

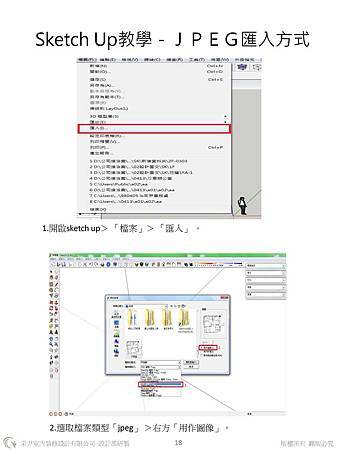

那就必須靠這個方式－ｊｐｅｇ檔案匯入

開啟sketchup應用程式，然後匯入，檔案類型選擇jpeg。

右方選擇＂用作圖像＂。

再確定匯入，匯入時它會呈現需要拉一個依據大小，先隨意設定。

然後設定單位，再用捲尺的指令量取jpeg檔案。找一個臥室門片

看尺寸是多少，再依比例放大或縮小。

完成縮放後，可再進行覆量一次。

覆量後無誤就可以進行描牆線的動作。
